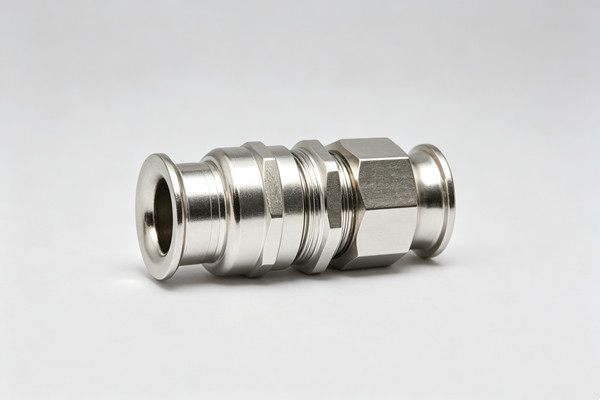

船用電纜填料函是船舶電纜穿艙密封的核心保障

　　在船舶建造和維修過程中，電纜穿越水密艙壁、甲板及電氣設備外殼時，如何保證穿艙處的密封性、水密性和防火性能，是關乎船舶安全的核心課題。船用電纜填料函正是解決這一問題的關鍵附件——它不僅是電纜引入裝置，更是保障船舶水密完整性和防火安全的重要屏障。下面小編將從技術要求、結構類型和安裝要點這三個維度，為您詳細介紹它的核心知識。

　　一、關鍵技術標準與性能要求

　　船用電纜填料函的設計與檢驗，主要依據 CB/T 3667.1-2014《船舶電纜敷設和電氣設備安裝附件 第1部分：電纜貫通裝置》。該標準對產品分類、技術指標、試驗方法和檢驗規則均作出明確規定，重點性能要求包括：

　　1.表面質量：填料函表面應平整光滑，邊緣無銳角、毛刺、裂紋和缺口。

　　2.防腐處理：零件表面需進行鍍鋅鈍化處理，外露螺紋應涂覆防腐油脂，以適應海洋高鹽霧、高濕度環境。

　　3.螺紋精度：螺紋連接須按 GB197 普通螺紋標準 中的6級精度制造，擰緊后不得出現滑牙、松動等現象。

　　4.密封可靠性：填料套內必須充滿填料且無氣泡，安裝前需將電纜擦凈，多余填料應及時清除，防止影響密封效果。

　　這些細致入微的要求，是保證填料函在惡劣船用環境下長期穩定運行的基礎。

　　二、常見結構形式與材質選擇

　　根據用途和安裝方式不同，船用電纜填料函主要分為以下幾種結構：

　　1.焊接式：通過焊接固定在艙壁或設備殼體上，適用于對強度和氣密性要求極高的場合。

　　2.鉚接式：利用鉚接工藝固定，常用于薄壁結構。

　　3.夾緊式：通過螺紋鎖緊實現電纜固定與密封，安裝靈活便捷，是當前最常用的類型。

　　4.管式：配套預埋管道使用，適用于特殊布線路徑。

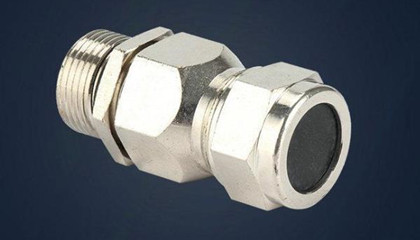

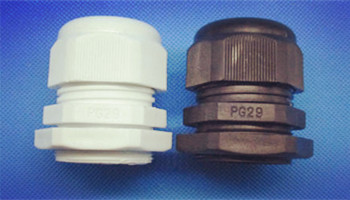

　　在材質方面，常用材料包括 碳鋼、黃銅、不銹鋼以及尼龍，可根據工作環境的耐腐蝕等級和機械強度需求靈活選用。適配電纜直徑范圍通常為 5 mm 至 57 mm，基本覆蓋船舶電氣系統的常見規格。

　　三、安裝工藝與質量管控要點

　　安裝質量直接決定填料函的水密性和防火安全性。根據船舶電氣設備安裝工藝規范，關鍵操作要點如下：

　　1.焊接要求：采用焊接固定的填料函，應沿四周單面連續燒滿焊，確保完全水密;焊后必須清除焊渣，并仔細檢查焊縫有無氣孔或裂紋。

　　2.剝線與鎧裝處理：按配電箱接線長度剝除電纜外護套，露出金屬鎧裝層，留取適當長度的鎧裝并切除多余部分，嚴禁損傷內部絕緣。

　　3.填料灌注：填料應充滿套內空間，不得殘留氣泡;穿線前需將電纜表面擦凈，灌料后將外溢填料及時擦除，保證外觀整潔。

　　4.緊固力矩：鎖緊螺母應施加均勻力矩，避免過緊壓傷電纜或過松導致密封失效。

　　提示：所有安裝操作完成后，建議進行水密性試驗(如沖水試驗)，以驗證填料函的實際密封效果。

　　船用電纜填料函雖是一個不起眼的附件，卻在船舶電氣系統中扮演著不可替代的角色。從標準規范到結構選型，從材質選擇到安裝工藝，每個環節都需嚴格把控。只有充分理解其技術要求并規范施工，才能真正發揮密封、固定和防護的綜合功能，為船舶的安全航行提供堅實保障。
